はじめに
今回は久しぶりに家電修理記事です。例によって家電修理は自己責任でお願いいたします。
冷温庫とかミニ冷蔵庫とか電子冷蔵庫とかいろいろ呼び名があるようですが、いわゆるペルチェ式冷蔵庫の話です。
大学に行った娘が置いて行ったペルチェ式冷蔵庫(EENOUR CWP-20L)があったのですが、当初、下段が故障して冷えない状態になっており、ペルチェ素子の交換を行って私の晩酌を冷やすのに使っていたのですが、今回ファンが大きな異音を出すようになってしまいました。
買い換えようかとも思ったのですが、ちゃんとは調べてはいないものの、どうもペルチェ冷蔵庫も家電リサイクル法の範疇になるらしく、手間を考えると直した方が楽そうという結論に達して修理しました。折角なのでペルチェ交換とファン交換をまとめて紹介します。
開けてみる
まず電源を抜いて、水滴などがあればよく拭いておきます。

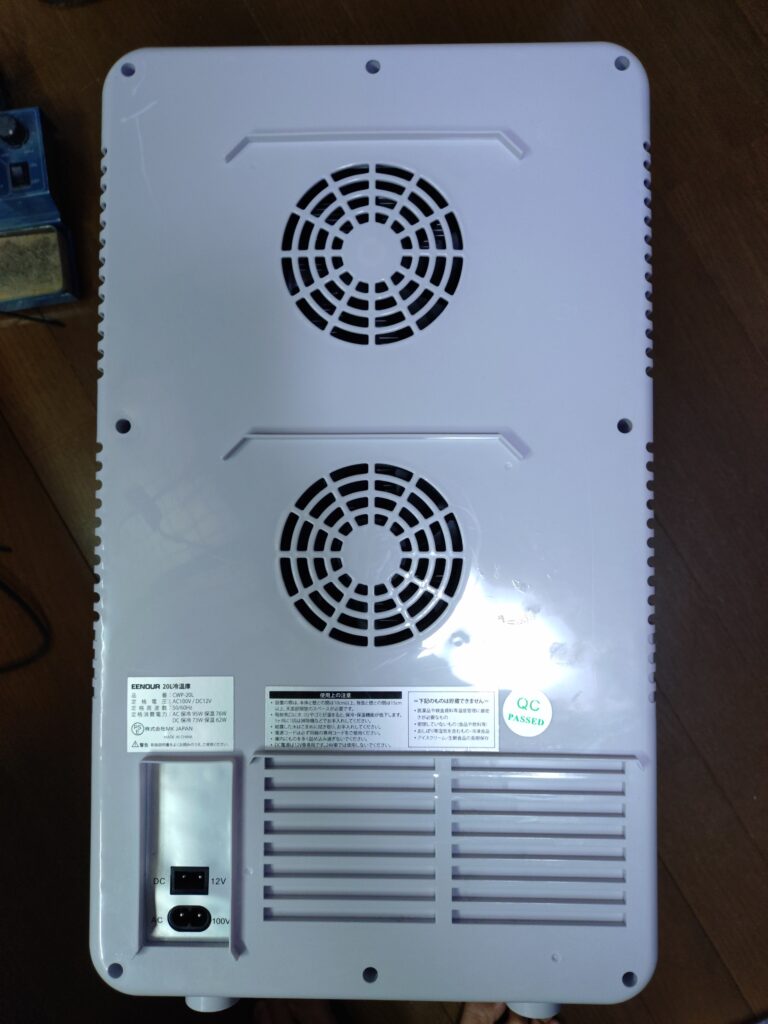

開けるのは非常に簡単で、プラスドライバーで裏面の外周にある8個のねじを外すだけです。

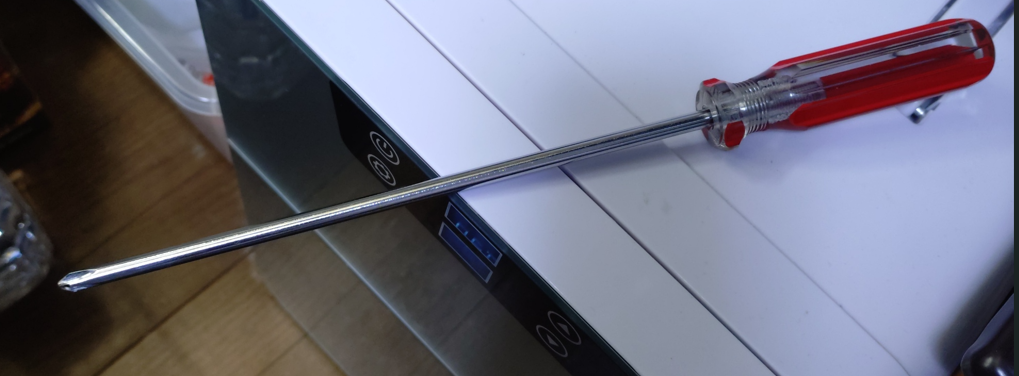

ここまで長くなくてよいですが、長めでネジが磁力でついてくれるものがあると作業がです。

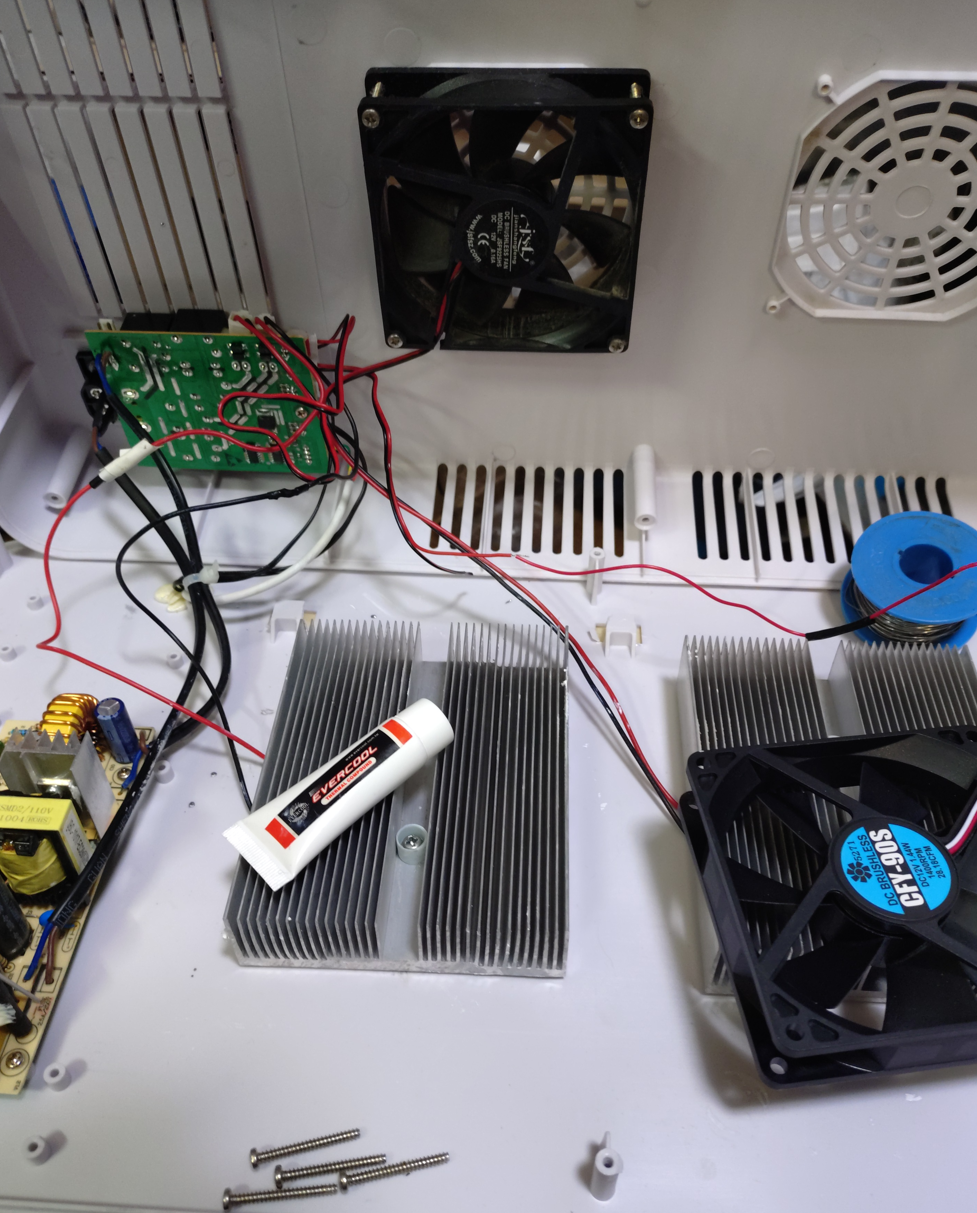

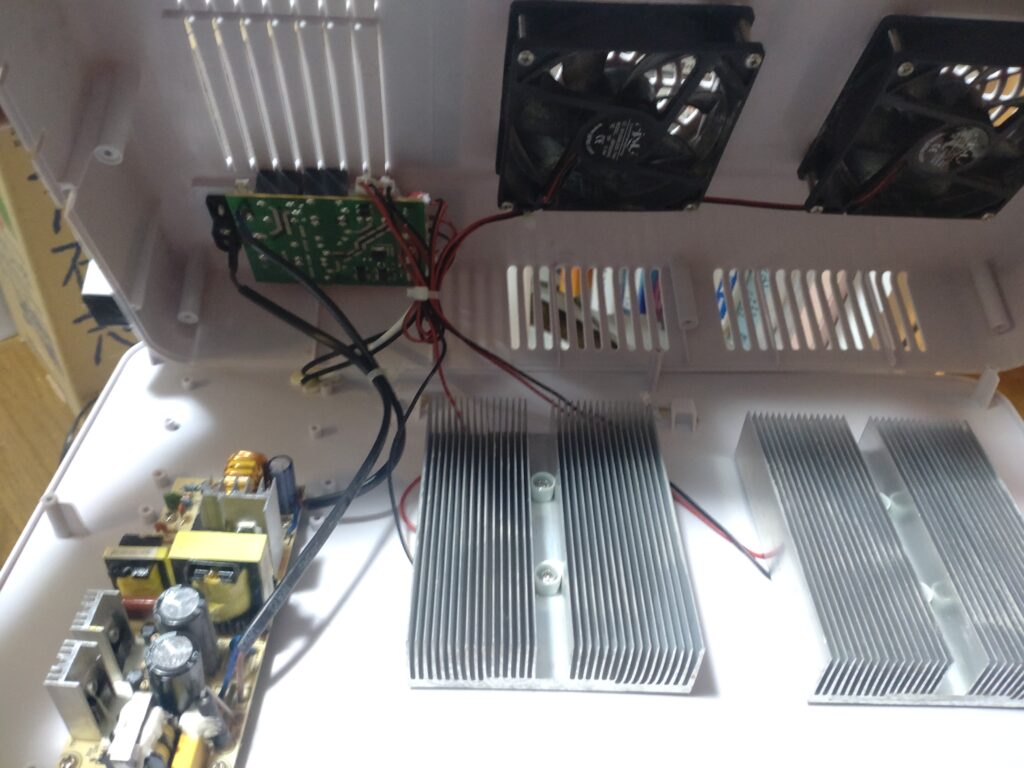

開けると中はとても簡素で、電源基板と制御基板の２つがあるだけです。
ファンやケーブルのコネクタが取り外せると楽なのですが、防水の為か樹脂で固められておりましたので、蓋が完全に取り外せず、写真ぐらいの位置に養生テープで固定して作業にかかりました。
左下はいわゆるスイッチング電源と呼ばれる電源基板で、こっちには100V系がおりますので基本触らないのが吉です。それ以外は基本的に 12V 以下の電子回路の領域となりそうです。

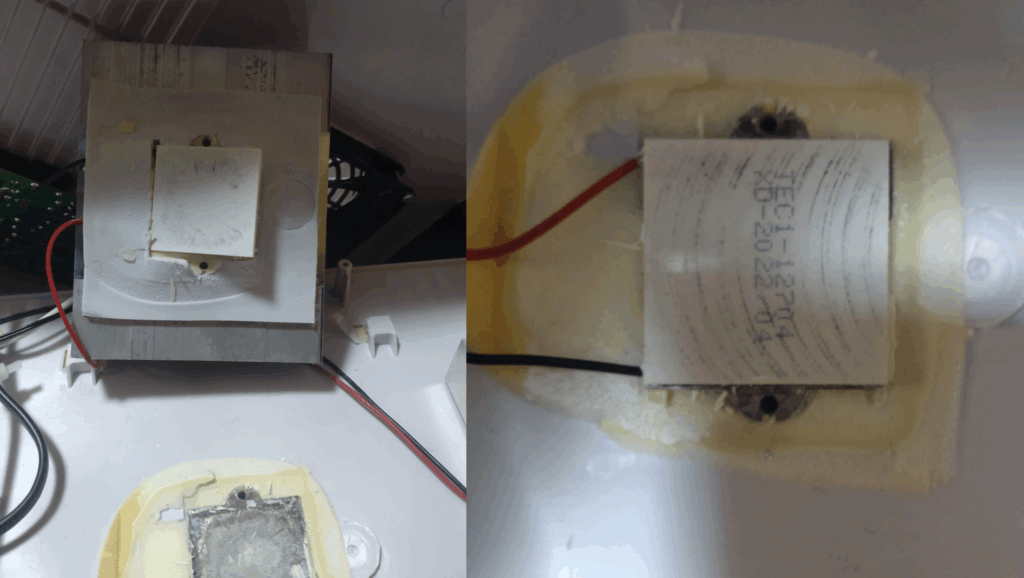

ヒートシンク部分のねじを外すとペルチェ素子にたどり着けます。
ペルチェの型番は TEC1-12704 と書かれています。検索するといろいろ出てきますが、ペルチェ素子自体はセンサーを冷やしたりする実験でも使えそうなのでAmazonで3個入りを買いました。

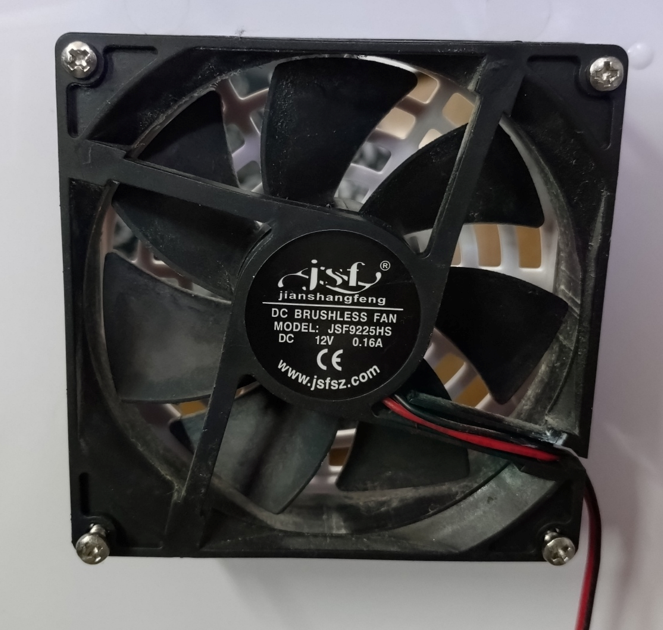

ファンの方は型番 JSF9225HS と書かれおり、DC12V 0.16A との事です。
こちらは完全い同じ型番のものは入手が面倒そうでしたが、パソコンなどで使われている92mm x 92mm x 25mm ファンの形状ですので、定格が収まっていればまず問題ないはずです。

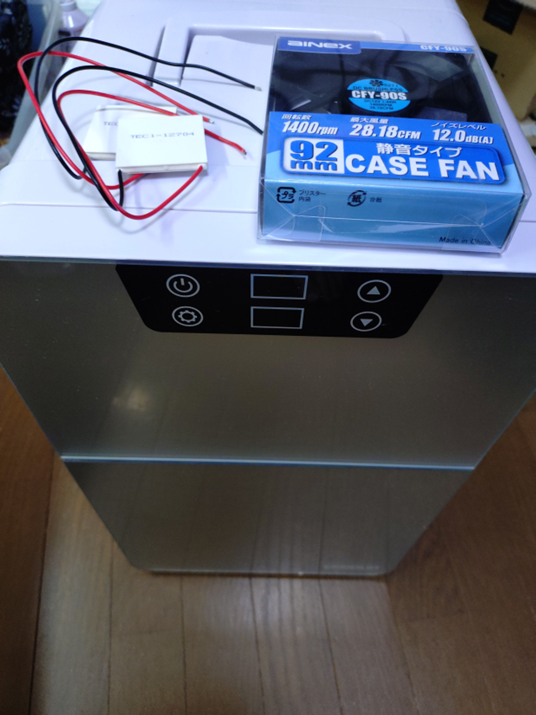

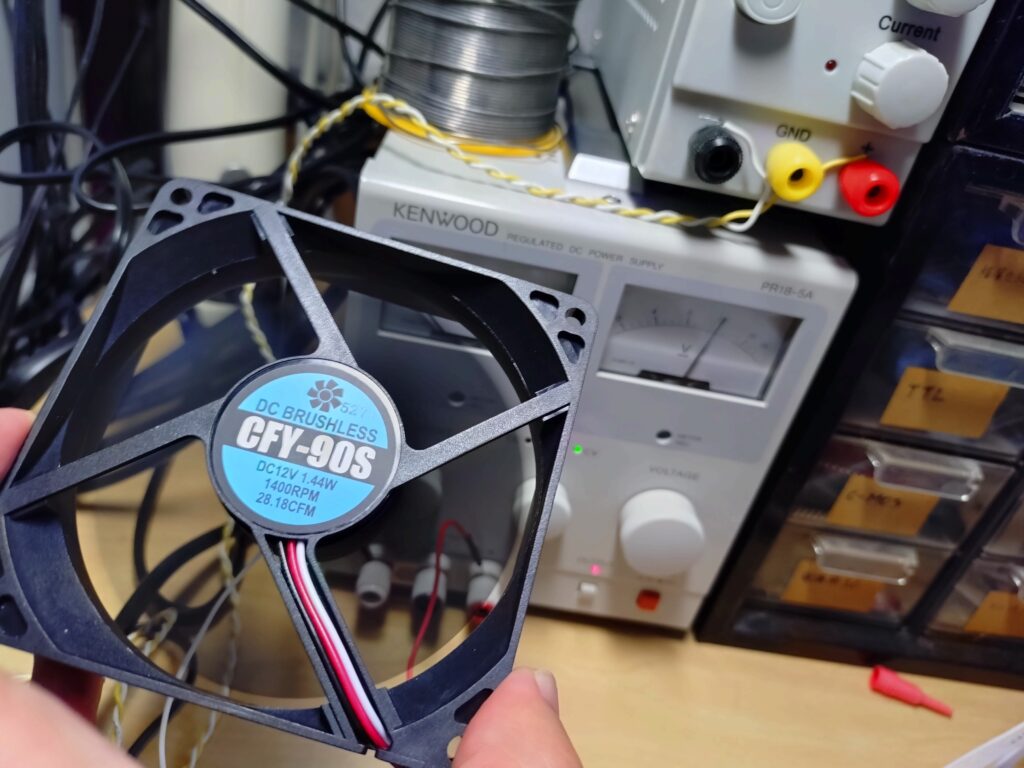

今回は、AINEXのCFY-90Sを発注しました。
交換作業

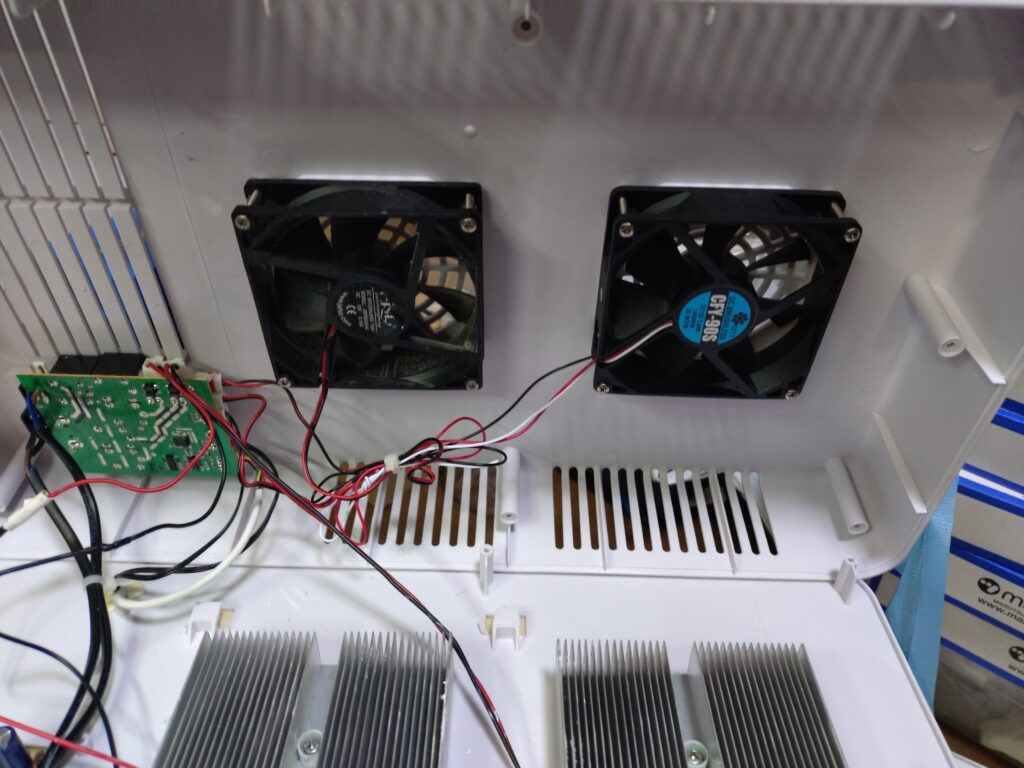

今回のファンは3本線のものを買ってしまいましたが、赤と黒がモーターの駆動で、白はパソコンなどが回転数をモニタするためのもので今回未使用なので未結線とします。
基板のコネクタ側が樹脂で固められていましたので、ここは素直に、ケーブルを切断して半田付けしてヒシチューブ(熱収縮チューブ)などで止めていくという安直な方法で交換しました。
また、ペルチェ素子周辺については、周りの断熱材をなるべく壊さないように交換し、CPU用に買っていた熱伝導グリスを綺麗に塗っておきます。
無事修理完了
最後にタイラップ(結束バンド)などで配線を整理して、閉じにかかります。
熱収縮チューブや結束バンドなんかは100均でも手に入ると思いますし手元にあると便利です。

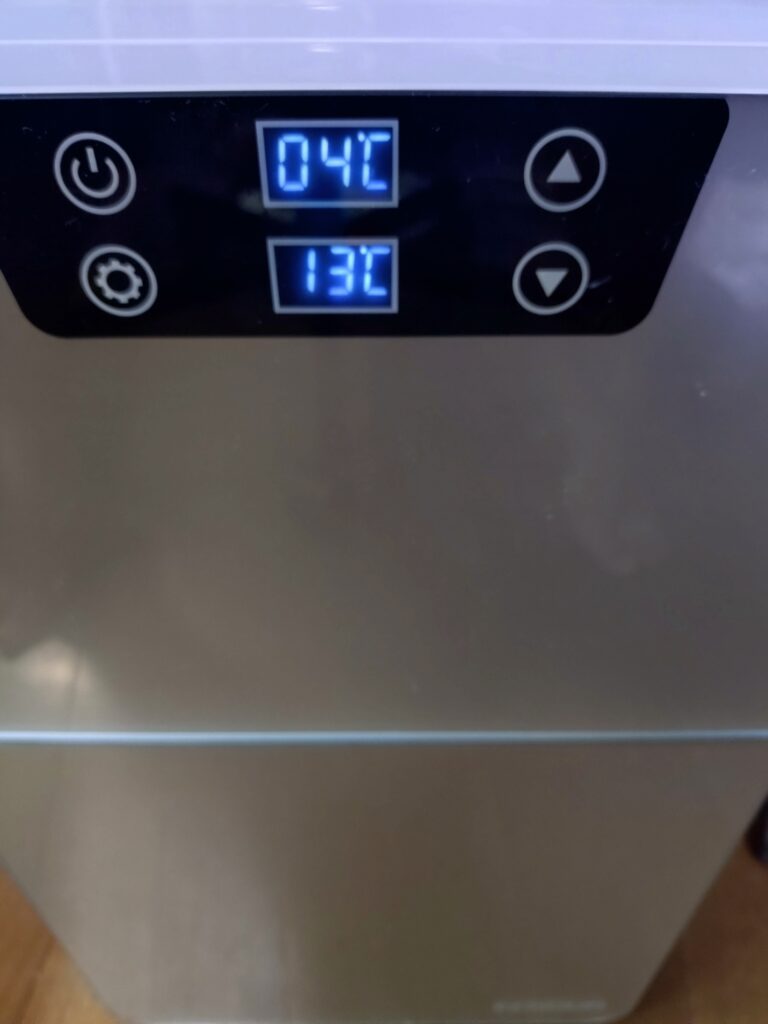

容量の多い下段は温度が下がるのに時間がかかっていますが、無事に温度が下がり始め、ファンの異音もなくなりました。
しばらくこれで様子を見てみようと思います。
なお、くどいようですが、もしも真似される場合はくれぐれも自己責任でお願いいたします。
追記
筆者は一応電機メーカーに20年以上勤めていた経験もあり、電安法などの法律も多少は知っておりますし、電気工事士の資格なども持ってはおりますが、それでも常時稼働する家電の修理は万一を考えると怖い為、なるべく安全な領域に限って自己責任で行うようにしております。
幸い、ペルチェ冷蔵庫は、電源アダプタや自動車のシガー電源ソケットで動くタイプもある通り、白物家電と言うより、パソコンのCPUの冷却などの黒物家電に近い部分があります。
自作パソコンと同じとまでは言えませんが、なるべくそれに近くなるように弄らないといけない範囲をある程度見極めて、触るようにはしております。
正しい知識で、皆様の快適なライフハックが捗ることをお祈りしております。
